Реконструкция освещения теннисного корта под турнирный класс

Переход корта с класса III на класс I по СП 440.1325800.2023 поднимает не только освещённость с 300 до 750 лк, но и равномерность U0 с 0,5 до 0,7. Старая расстановка может не пройти по новому значению, даже если добавить светильники до нужного среднего уровня: это проверяется новым расчётом.

Корт строили под тренировки: класс III по СП 440.1325800.2023, 300 люкс, расстановка светильников и драйверы без диммирования под один режим работы. Через два сезона клуб готовится принимать турнир, и требуемый класс поднимается до класса I — 750 люкс. Реконструкция освещения теннисного корта в этой ситуации не сводится к замене ламп на светодиодные: часть точек крепления может оказаться там, где светильники не следует располагать, равномерность приходится пересчитывать заново, а драйверам нужно подтвердить работу в двух режимах. Разбираем, что из старой системы можно оставить, а что меняется полностью.

При новом строительстве инженер закладывает точки подвеса, кабельные трассы и несущие конструкции сразу под целевой класс освещения. При реконструкции эти точки уже существуют и были рассчитаны под другой класс — поэтому реконструкция освещения теннисного корта начинается не с расчёта освещённости, а с аудита того, что уже построено: где физически закреплены светильники, какая у них КСС, как разведено питание и что из этого совместимо с новым классом.

Класс объекта — I, II или III — фиксируется в задании на проектирование по СП 440.1325800.2023. При реконструкции класс в задании меняется на целевой, и проверка всей схемы идёт заново по новым значениям освещённости и U0.

Игрок в теннисе постоянно смотрит вверх — при подаче, при ударе над головой, при приёме свечи. В старых залах несущие фермы и закладные под кронштейны могут оказаться прямо над площадкой, если при постройке это не было учтено отдельно от прочего расчёта освещённости.

Перенести в новую схему такие точки нельзя. СП 440.1325800.2023 указывает, что осветительные приборы не следует располагать над игровой площадкой и над зонами подачи шириной по 3 м за задними линиями. Если старые точки крепления попадают в эту зону, светильники переносят в боковые зоны корта, а кривую силы света и угол наведения пересчитывают под новую геометрию — количеством приборов этот пункт не обойти.

Для крытых кортов СП 440.1325800.2023 задаёт три класса:

U0 — это отношение минимальной освещённости к средней по расчётной сетке всей площадки, единое значение на корт, а не показатель, который проверяют отдельно в каждой точке. Переход с класса III на класс I поднимает не только среднюю освещённость в 2,5 раза, но и требование к этому отношению — с 0,5 до 0,7. Старая расстановка, рассчитанная под нижний порог, может не пройти по новому значению U0, даже если добавить светильники до нужного среднего уровня: это проверяется новым расчётом по всей сетке, а не визуально по количеству приборов. Проверка этого отношения на пересчитанной расстановке — обязательная часть реконструкции освещения теннисного корта, а не последующая формальность.

Если корт продолжает работать и в тренировочном, и в турнирном режиме, драйверам нужно подтвердить оба. Без диммирования СП 440.1325800.2023 ограничивает коэффициент пульсации значением 1%. Если для тренировок предусмотрено снижение потока, в диапазоне диммирования 30–90% допускается пульсация до 5% — соответствие старых драйверов этому диапазону проверяется по паспорту оборудования, а не принимается по умолчанию.

Для игры норма требует индекс цветопередачи Ra не ниже 80 и R9 не ниже 5 — жёлтый мяч должен читаться на фоне стен и потолка. Если корт также принимает телетрансляции, требования к цветопередаче для камер выше: они разобраны на странице решения для теннисных центров, в разделе про трансляцию.

Для открытых кортов классы по СП 440.1325800.2023 ниже: класс I — 500 лк, класс II — 300 лк, класс III — 200 лк. При переходе с класса III на класс I освещённость вырастает в 2,5 раза — на существующих мачтах для этого пересчитывают и высоту, и количество опор, и кривую силы света: увеличением мощности прожекторов на тех же точках установки нужный уровень не всегда обеспечивается.

К реконструкции открытого корта добавляются требования, которых нет в зале: климатическое исполнение под фактический температурный диапазон площадки, степень защиты приборов от осадков, ветровая нагрузка на мачту с новым числом прожекторов и ограничение засветки соседней застройки — чем точнее КСС ложится на площадку, тем меньше света уходит за её границы.

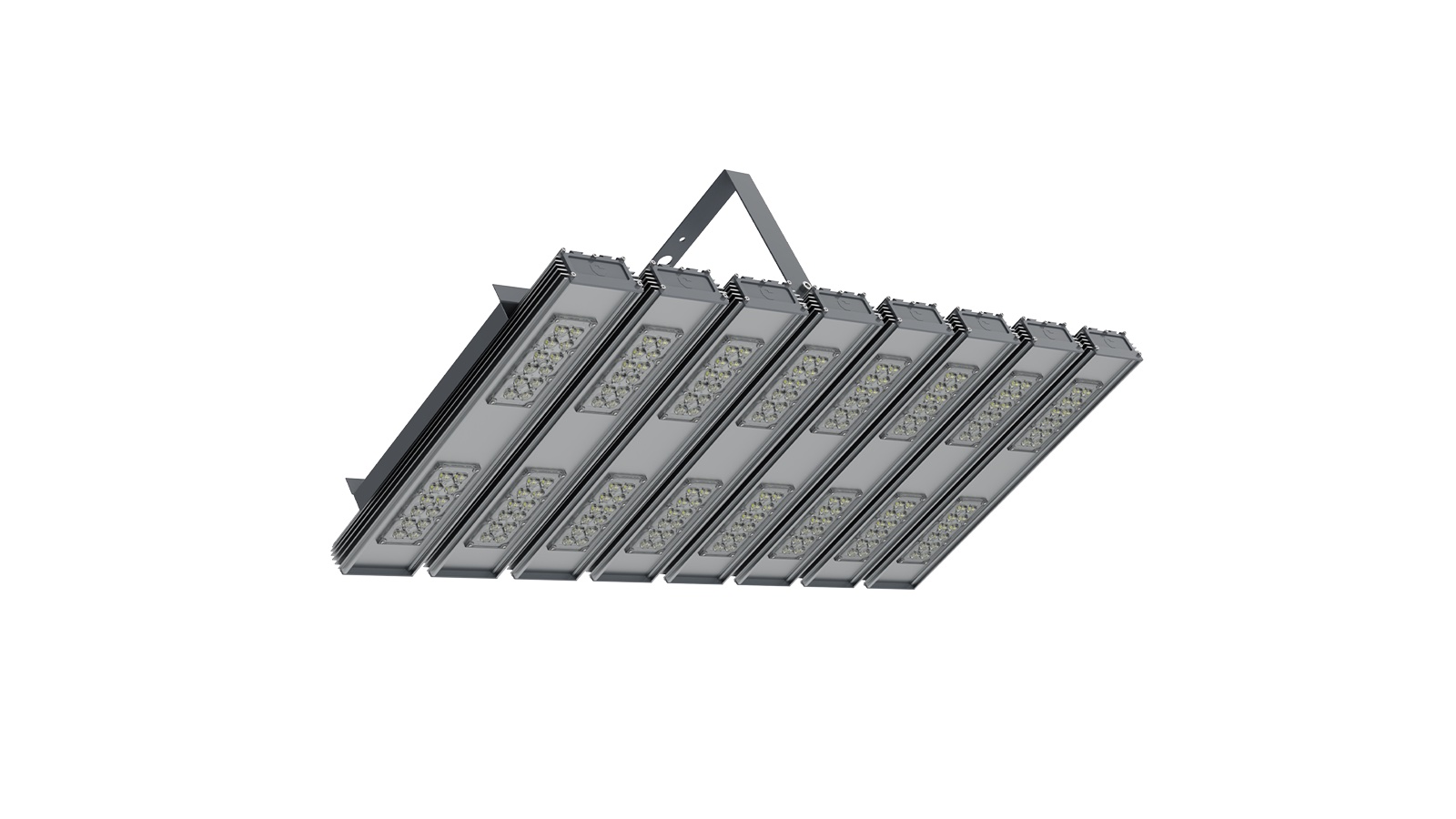

Для реконструкции освещения теннисного корта нужна серия с широким набором кривых силы света — при переносе приборов в боковые зоны или на мачты именно оптика определяет, дотянет ли поток до дальнего края площадки без засветки стен и потолка. LC SKY SPORT выпускается мощностью от 300 до 900 Вт с КСС К30, Г60, Г90, Д120 и Ш145 при цветовой температуре 5700 K. Индекс цветопередачи серии — 92, коэффициент пульсации менее 1%, степень защиты IP67, климатическое исполнение УХЛ1, диапазон рабочих температур от −50 до +50 °C, поворотный кронштейн для точного наведения, класс защиты от поражения электрическим током — 1, гарантия 5 лет.

Например, исполнение LC 500-SKY SPORT Г60 5700K: мощность 500 Вт, световой поток 68 500 лм, габариты 700×700×110 мм, базовая цена 107 150 ₽ на 15.09.2026. Мощность, КСС и количество приборов на конкретный корт подбираются расчётом — для невысокого зала или мачты другой высоты рациональнее может оказаться другое исполнение серии.

Для реконструкции нужны точные исходные данные о существующей системе, а не площадь корта в квадратных метрах:

• план корта с размерами и текущей расстановкой приборов;
• высоту зала, тип несущей конструкции и фактические точки крепления;
• текущий класс освещения, под который построена система, и целевой класс по СП 440.1325800.2023;
• паспорта и схему подключения существующих драйверов, если часть оборудования планируют сохранить;
• для открытого корта — состояние мачт и расположение соседней застройки.

По результату передаётся расчёт с распределением освещённости по контрольным точкам и итоговым коэффициентом U0 по корту, а также спецификация с артикулами и фотометрическими файлами по вошедшим позициям. Сроки, цены и наличие подтверждаются на дату обращения — реализованные объекты со схожими задачами собраны в портфолио компании, а нормы освещения смежного спортивного объекта разобраны в статье про освещение бассейнов по СП 440.1325800.2023.

Можно ли просто заменить лампы на светодиодные без пересчёта проекта?
Нет, если меняется класс освещения. СП 440.1325800.2023 нормирует освещённость и равномерность U0 вместе, а замена «один в один» сохраняет старую расстановку — она может не пройти по равномерности для более высокого класса, это проверяется новым расчётом.

Какой класс освещения нужен для проведения турнира на крытом корте?
По СП 440.1325800.2023 турнирный уровень — это класс I, 750 лк при U0 не менее 0,7. Конкретный класс — I, II или III — фиксируется в задании на проектирование, а не определяется автоматически по факту проведения турнира.

Что учитывать отдельно при реконструкции открытого корта?
Климатическое исполнение и степень защиты приборов, ветровую нагрузку на мачты и ограничение засветки соседней застройки — этих требований нет у крытого корта, а классы освещённости для улицы ниже: 500/300/200 лк по СП 440.1325800.2023.

Как учитывается пульсация света, если на корте есть тренировочный режим с диммированием?
Без диммирования коэффициент пульсации у LED не должен превышать 1%. При диммировании в диапазоне 30–90% светового потока СП 440.1325800.2023 допускает до 5% — соответствие драйверов этому диапазону проверяется по паспорту оборудования.
